1.概述

1.1产品特点

●本产品是抚顺市新科安全装备制造有限公司，根据消防部队和其他消防单位泡沫液输转灌装的实际需要，创新思路与技术设计方案，研发制造的一款无需电动、无需燃油燃气发动的新产品。本产品是以碳纤维复合储气瓶(公称工作压力30MPa)内充填的压缩空气为动力源，通过减压导气系统释放压缩空气，将塑料桶装的泡沫液经气压驱动输转至消防车泡沫罐或消防设施泡沫罐中的一款便携式泡沫液输转灌装专用装备。

●本产品标配公称容积6.8L储气瓶一只、三套气压输液组件及配套部件，其储气量为2040L，充填一次压缩空气可输转灌装泡沫液600Kg。建议使用标装200Kg泡沫液的塑料桶，可单桶分别输转灌装，也可三桶同时输转灌装；三桶同时操作，一瓶压缩空气(6.8L气瓶)两分钟内可将三桶共计600Kg泡沫液输转完毕。

●本产品配置的储气瓶和减压器与消防部门普遍列装的正压式消防空气呼吸器气瓶和减压器执行同一标准。产品控制面板设有外接气源（充气）的专用接口，既可为标配的6.8L气瓶快捷充气；也可将公称工作压力30MPa、公称容积6.8L、9L、12L的碳纤维复合气瓶作为补充驱动气源与本产品直接相连使用。气源供给便利、充足。

●本产品替代了人力输转灌装泡沫液的笨拙操作，使战前和战中泡沫液的输转灌装变得快捷、高效、安全、环保，可有效提高作业效率和灭火救援能力。

●本产品体积小、重量轻、结构简易、操作简便、实用性强，可单兵携带亦可泡沫消防车车载。随车配备可随用随取。

1.2主要用途与适用范围

（1）主要用于向消防车泡沫罐或其他消防设施泡沫罐中输转灌装泡沫液。

（2）适用于消防部门及配备有消防泡沫罐的油田、油库、机库、化工厂、燃油发电厂、燃油锅炉房、地下车库、危险品仓库、化工品仓库等单位与场所。

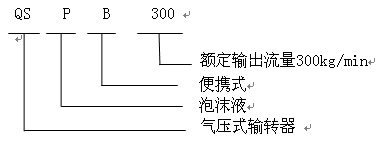

1.3型号含义

额定输出流量300kg/min

便携式

泡沫液

气压式输转器

示例：便携气压式泡沫液输转器，额定输出流量为300kg/min，其型号为：QSPB300

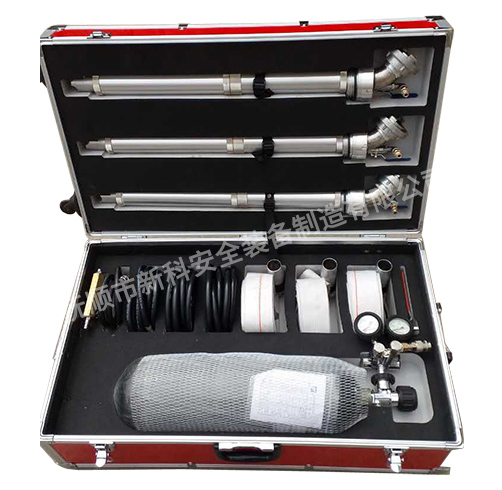

1.4基本配置及主要参数

●碳纤维复合储气瓶1只，公称工作压力30Mpa，容积6.8L，额定输转泡沫液总量600Kg。

●气压输液组件3套，不锈钢双层套管可伸缩，拉伸探深≤0.95m，额定输转泡沫液流量300Kg/min。

●控制面板：配置有减压器、高压表、中压表、外接气源（充气）接口、外接气源（充气）开关、放气开关、安全阀、中压输出快接插口(3个)。

●外接气源（充气）高压导气管1根，长≥1m。。

●快接式中压导气长管3根，两端装有快速接(插)头，每根长≥3m。

●输液水带3条，一端装有带头，每条长≥5.5m，输转灌装半径≥5.5m。

●减压器输出压力设计值0.6—0.9Mpa。

●整机外型尺寸：880*500*295mm。

●整机重量：≤32Kg。
